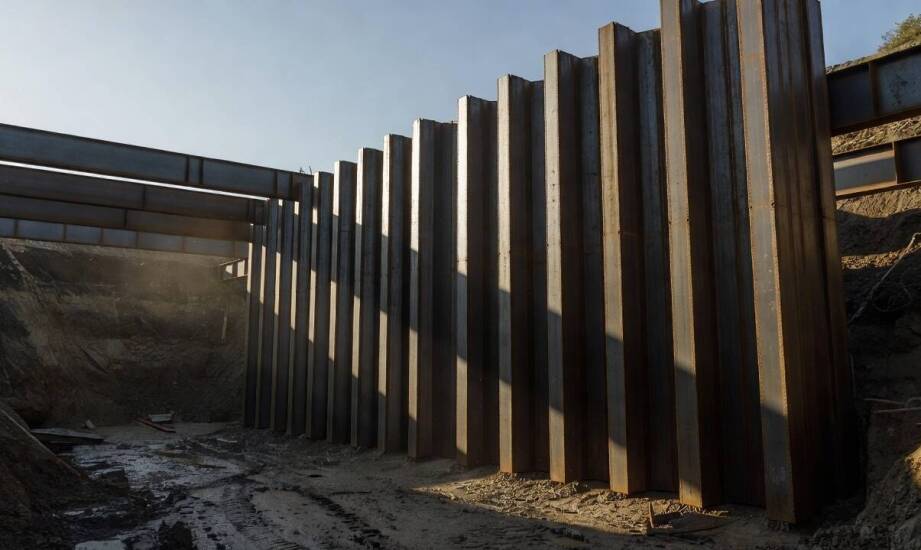

Jak profil U i Z pracuje w ścianie szczelnej przy różnych obciążeniach

Dwa profile grodzic o zbliżonej masie na metr bieżący ściany mogą w praktyce dać zupełnie inny efekt konstrukcyjny i potencjał ponownego użycia po demontażu. Różnica wynika przede wszystkim z położenia zamków oraz sposobu, w jaki cały przekrój przenosi siły ścinające podczas zginania. Zrozumienie mechanizmów pracy obu typów kształtowników ułatwia optymalizację projektów geotechnicznych. Inżynierowie i wykonawcy robót fundamentowych muszą uwzględniać nie tylko początkową nośność katalogową, ale także rzeczywiste zachowanie stalowych elementów w konkretnych warunkach gruntowych.

Przeczytaj również: Klimatyzacja kanałowa: dla kogo i dlaczego warto się na nią zdecydować?

Różnica między profilami U i Z w pracy na zginanie

Grodzice typu U mają zamki umieszczone w osi obojętnej przekroju. To dokładnie ta strefa, w której występuje maksymalny strumień ścinania przy zginaniu elementu oporowego. Grodzice typu Z posiadają z kolei zamki na zewnętrznych półkach skrajnych, które są znacznie oddalone od osi obojętnej. Ta podstawowa różnica w geometrii sprawia, że poślizg w zamkach profili U powoduje niezależne zginanie się każdego pojedynczego brusu.

Przeczytaj również: Czy warto inwestować w biologiczną oczyszczalnię ścieków zamiast tradycyjnego szamba?

Zjawisko to obniża rzeczywisty wskaźnik wytrzymałości i moment bezwładności ściany. Spadek docelowych parametrów nośnych może w określonych sytuacjach wynosić od 40 do 60 procent w stosunku do wartości czysto katalogowych. Norma PN-EN 1993-5 nakazuje uwzględnienie odpowiednich współczynników redukcyjnych dla momentu bezwładności i wskaźnika wytrzymałości. Ich dokładna wielkość zależy od załącznika krajowego oraz konkretnych warunków lokalnych, w jakich pracuje konstrukcja. Występują tu znaczne wahania, a parametry dla gruntów luźnych różnią się od tych przyjmowanych dla gruntów mocno spoistych.

Przeczytaj również: Jakie są korzyści z wyboru domów szkieletowych w Serocku?

Sztywność giętna obudowy z profili U spada skokowo, gdy opory tarcia w połączeniach są niskie. Taka sytuacja występuje nierzadko przy wciskaniu statycznym, celowym smarowaniu zamków przed pogrążeniem lub ich uszczelnianiu specjalnymi substancjami pęczniejącymi. Ściana pracuje wtedy w sposób zbliżony do modelu swobodnego poślizgu, a nie sztywnego przekroju zespolonego. Alternatywne profile Z zazwyczaj lepiej przenoszą obciążenia zginające i ścinające dzięki swojemu korzystniejszemu ulokowaniu zamków. Spółka Przedsiębiorstwo Robót Inżynieryjnych Żyrardów w praktyce wykonawczej zawsze dobiera je do konkretnego układu statycznego ściany i specyfikacji z katalogu producenta. Pozwala to poprawnie wymiarować całą konstrukcję pod kątem głębokich wykopów.

Geometria zamków a przenoszenie sił w obudowie wykopu

Kształt połączeń między elementami stalowymi decyduje o dystrybucji naprężeń w obrębie całej konstrukcji ziemnej. Zamki umieszczone na zewnętrznych półkach w profilach Z znacznie stabilniej utrzymują współpracę sąsiadujących brusów, nawet w przypadku wystąpienia niewielkich odchyleń geometrycznych podczas instalacji. Zamki zlokalizowane w osi obojętnej profili U wykazują wyższą wrażliwość na ewentualne luzy montażowe oraz zanieczyszczenia pochodzące z otaczającego gruntu. Bardzo długie odcinki obudowy mogą z czasem gromadzić sumujące się odchyłki, co w skrajnych przypadkach skutkuje nierównomiernym rozkładem momentów zginających.

Właściwa decyzja projektowa redukuje ryzyko awarii w trakcie prowadzenia ciężkich robót fundamentowych. Zaprojektowane i prawidłowo pogrążone w gruncie ścianki szczelne larsena chronią przestrzeń roboczą przed osuwaniem się skarp i gwałtownym napływem wód gruntowych. Wymaga to jednak głębokiej analizy parametrów podłoża i dopasowania przekroju do lokalnej geologii.

Przy niezwykle głębokich wykopach, charakteryzujących się wysokim parciem masy gruntu oraz silnym naporem wód podziemnych, profile Z zapewniają inżynierom dużo większą przewidywalność pracy całej konstrukcji oporowej. Sytuacja wygląda inaczej w aplikacjach o charakterze stricte tymczasowym. Po rozbiórce obudowy wykonanej z profili U zawsze należy precyzyjnie ocenić stan techniczny zamków i geometrię samych elementów. Ich przydatność do ponownego użycia zależy ściśle od stopnia ewentualnych uszkodzeń mechanicznych oraz metody, jaką zostały wcześniej zabudowane w podłożu.

Ostateczny wybór optymalnego profilu stalowego stanowi wynik wielokryterialnej analizy nośności, warunków gruntowo-wodnych oraz planowanego czasu pracy obudowy. Głębokość wykopu i ciężar przekazywany przez pobliskie budynki determinują maksymalne momenty zginające, którym musi bezpiecznie sprostać stalowa przegroda. Lokalne parametry geotechniczne modyfikują opory tarcia w zamkach, co bezpośrednio wymusza weryfikację i ewentualną redukcję parametrów wytrzymałościowych wybranego przekroju. Krótkoterminowy czas pracy narzuca często priorytet łatwego demontażu oraz wysokiego wskaźnika odzysku materiału. Konstrukcje docelowe i tracone w gruncie wymagają natomiast gwarancji nośności przez wiele dziesięcioleci bez możliwości późniejszych napraw. Prawidłowe zbilansowanie tych wszystkich czynników technicznych pozwala uzyskać stabilną obudowę wykopu przy racjonalnym koszcie cyklu życia materiału.
